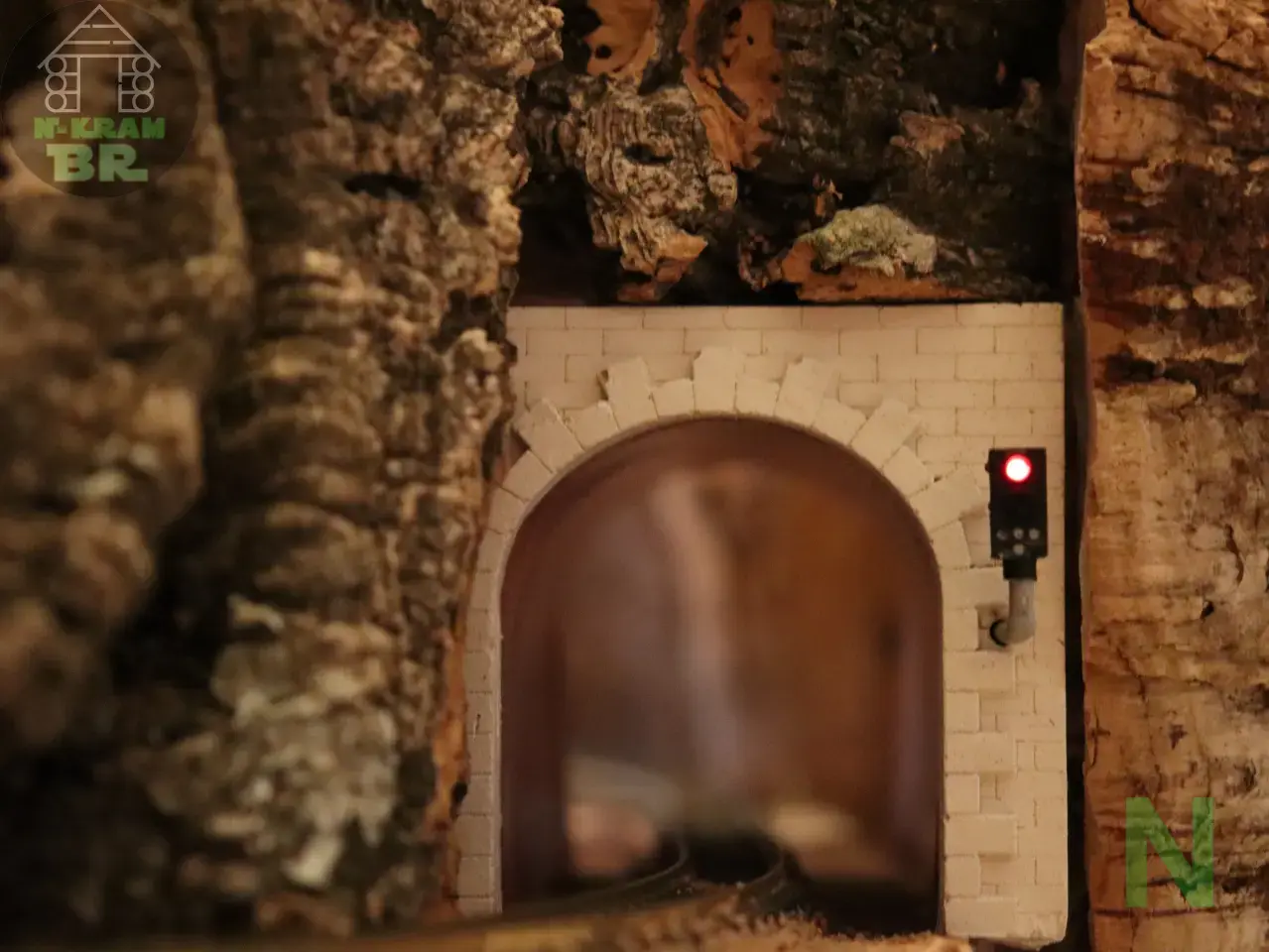

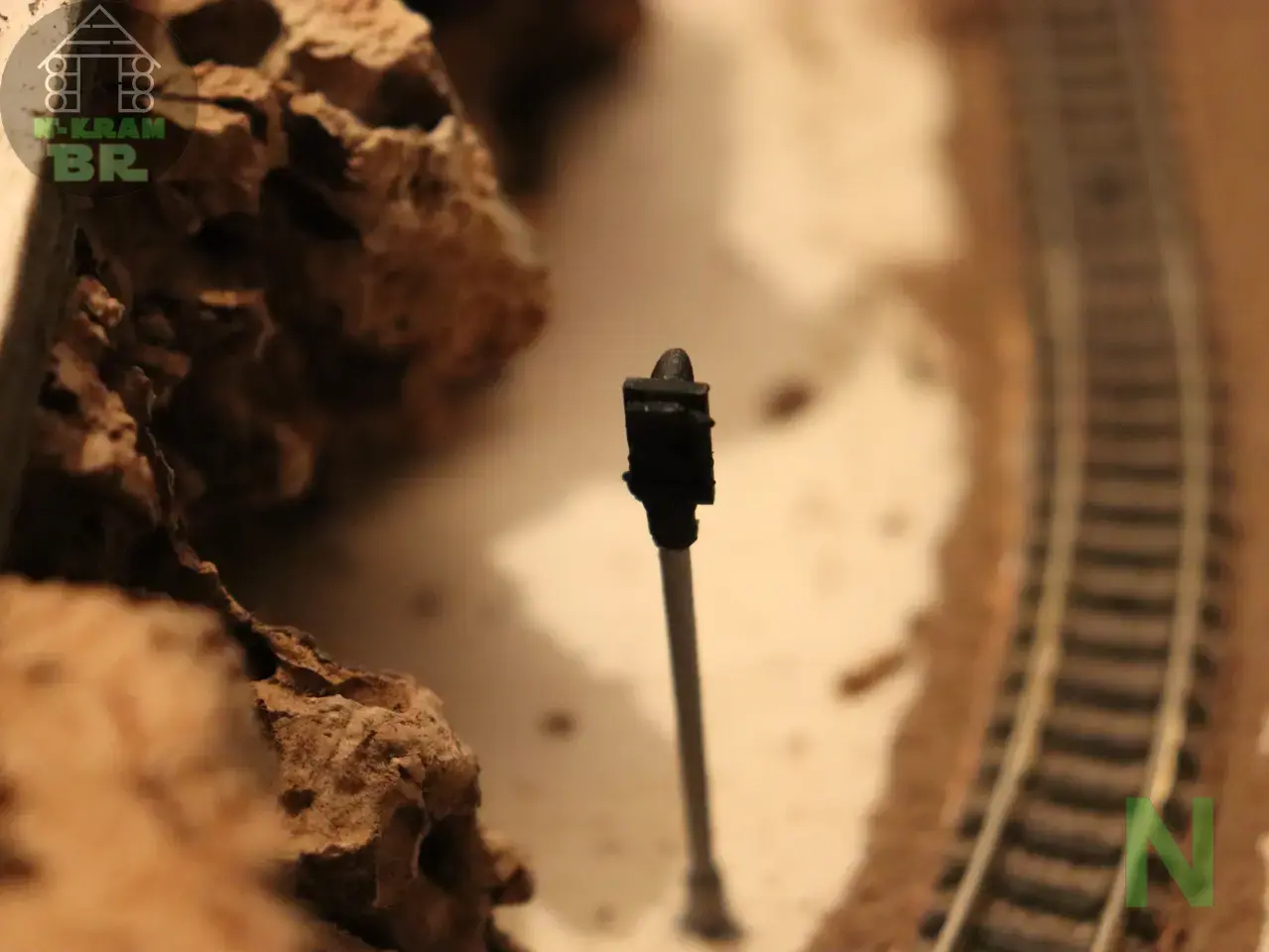

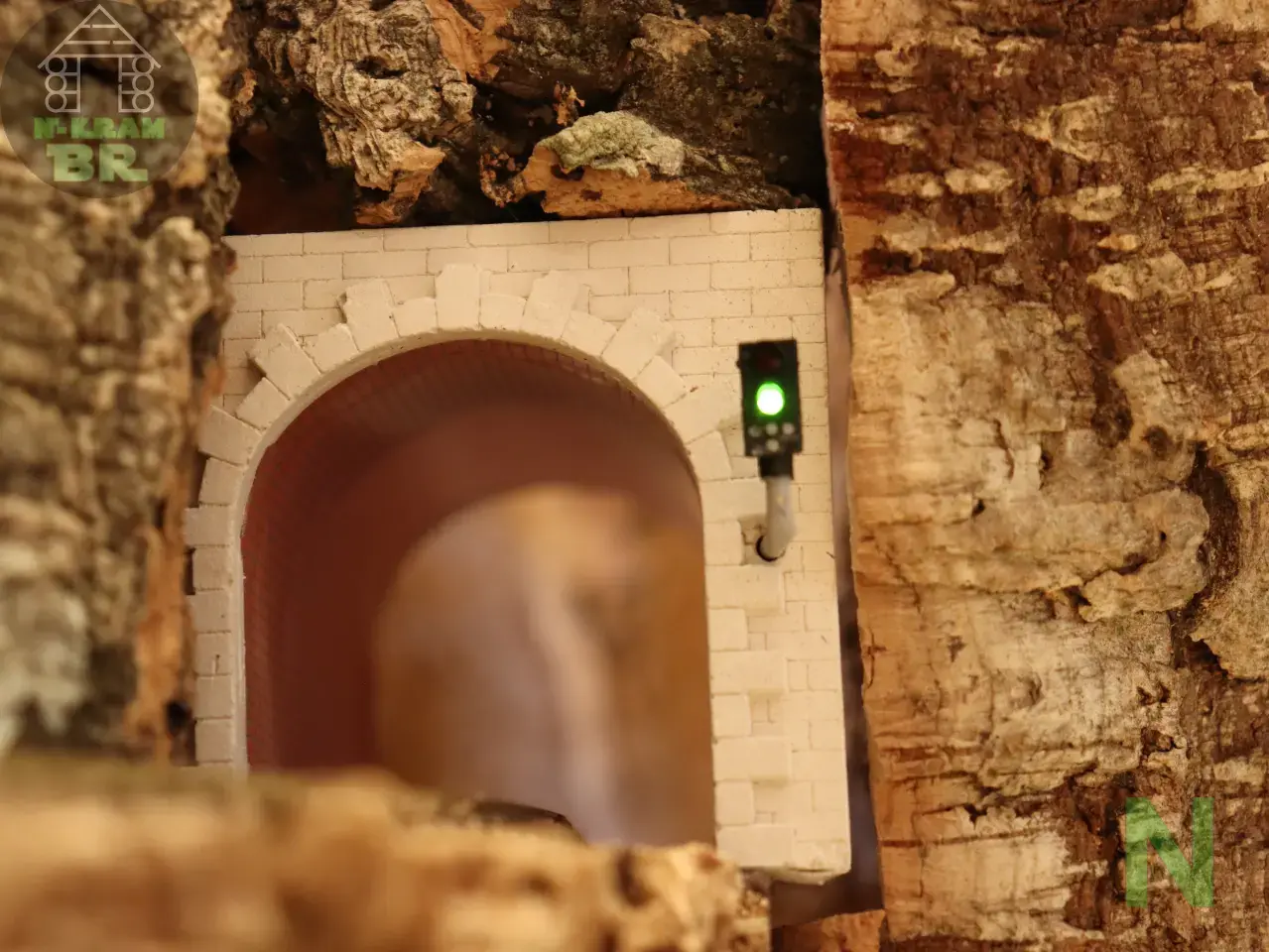

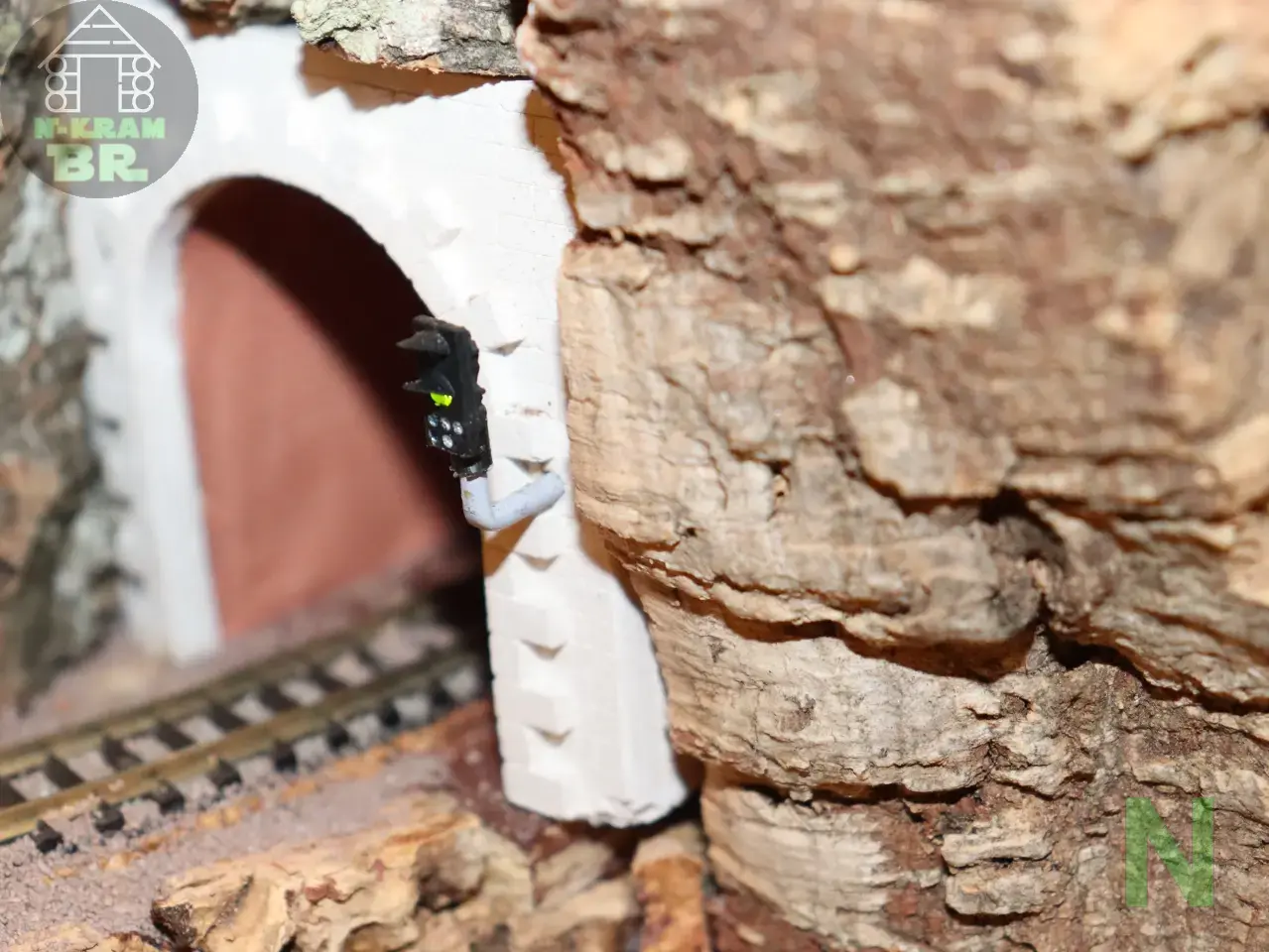

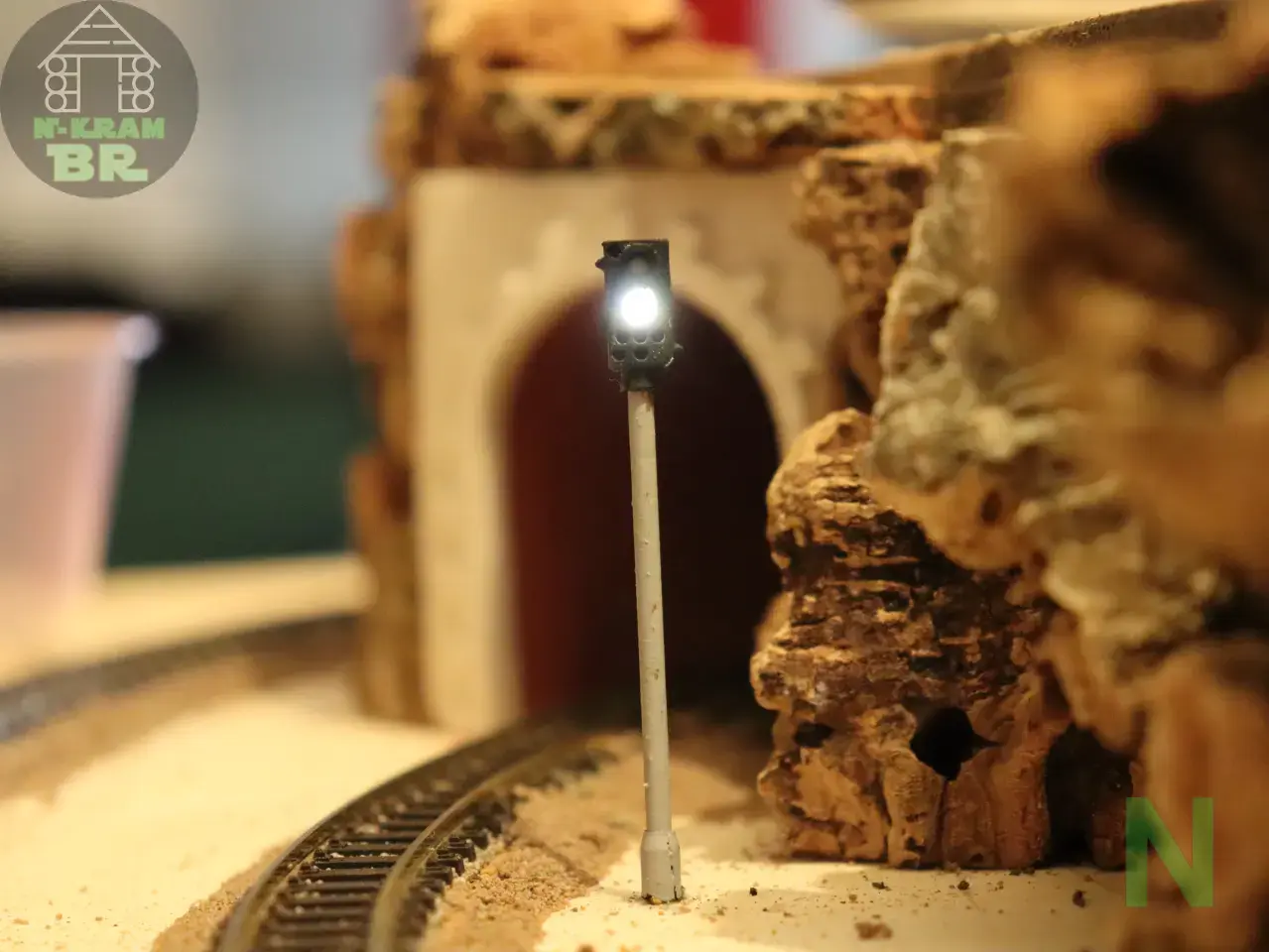

Auf meiner neuen Präsentatonsanlage tauchte das Problem auf, dass ich bei der Minenbahn angezeigt haben musste, wie das relais steht, damit der richtige Zug zuerst aufgegleist wird. Ich habe dann diese Hauptsignale entworfen und an den Tunneleingang eingebaut. Mit 1,9nn-LEDs bestückt wird nun angezeigt, welcher Zug fahren darf: grün, der volle Zug aus der Mine in den Tunnel, rot – der leere Zug aus dem Tunnel in die Mine. Dieses Signal lässt sich auch an automatischen Ausweichgleisen als Einfahr- und Ausfahrsignal nutzen. Oder es zeigt an einem anderen Tunnel mit weißen LEDs an, welches der beiden Schattenbahnhofgleise freie Fahrt hat. Wie auch immer, dieses Signal ist ein toller Blickfang und wertet die Anlage richtig auf. Ich habe 2mm Messingrohr verwendet, das ist sehr leicht zu beschaffen, wird aber nicht mitgeliefert. Die Höhe kann beliebig variiert werden somit wäre das Signal problemlos auch für TT verwendbar.
Es werden folgende weitere Materialien benötigt:
2mm Messing-, Kunststoff- oder Aluminiumrohr oder, wenn das Signal nicht beleuchtet werden soll, ein beliebiger 2mm Stab
1,9mm LEDs in beliebigen Farben mit Widerstand zu Ihrer Spannung und Schutzdiode bei Wechselspannung (wenn parallel zu Weiche)
Der Bausatz „Hauptsignal“

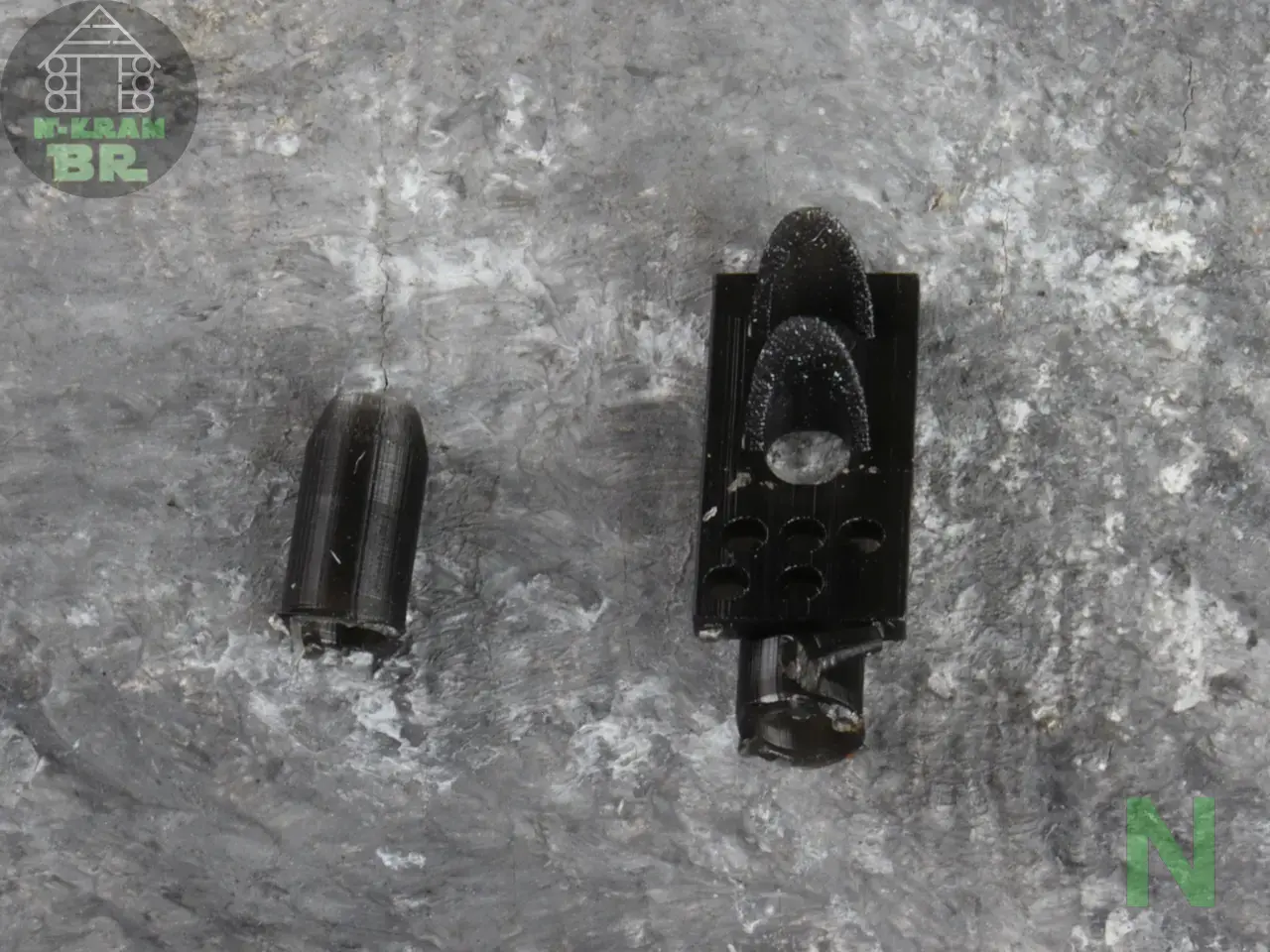

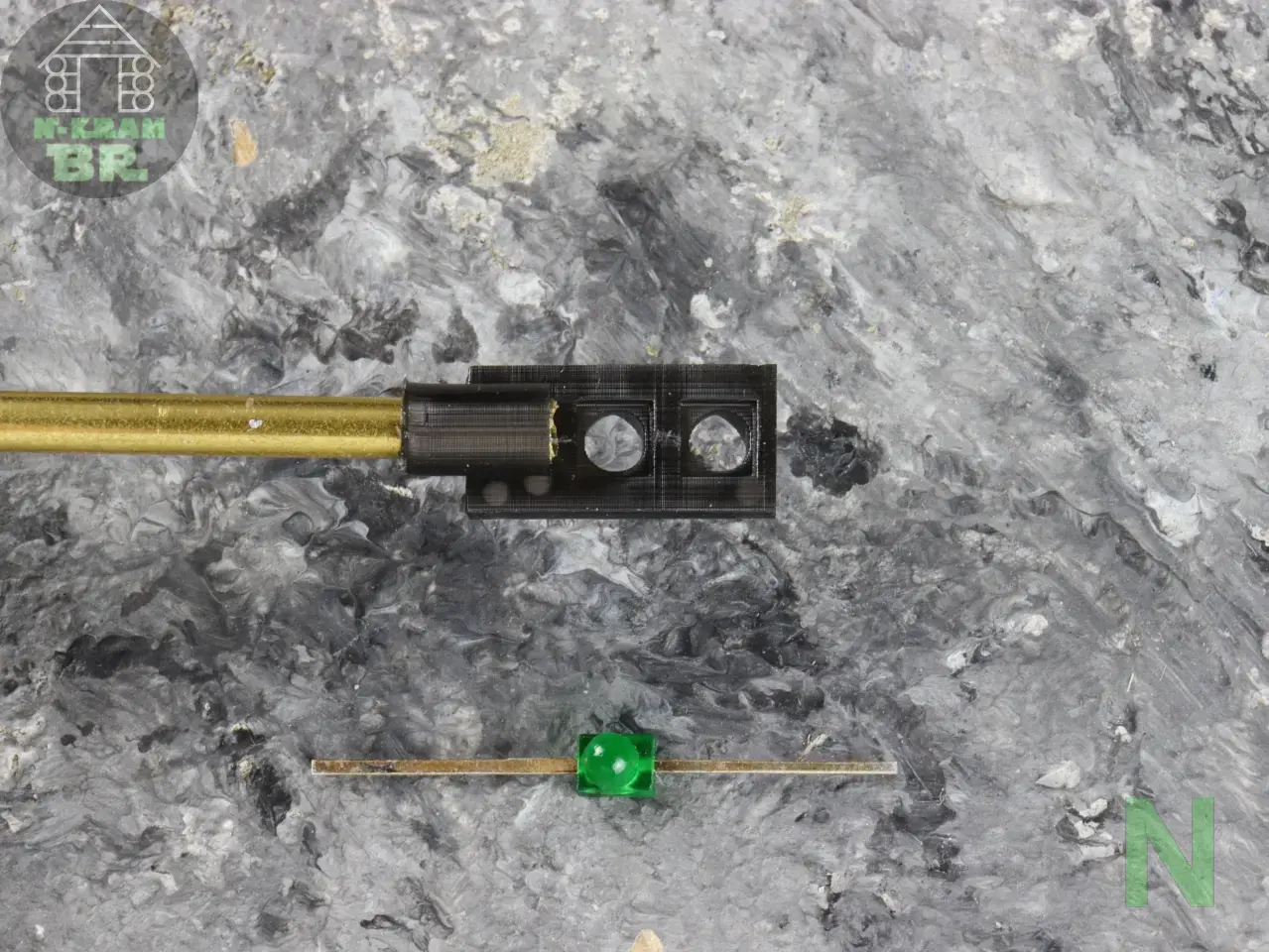

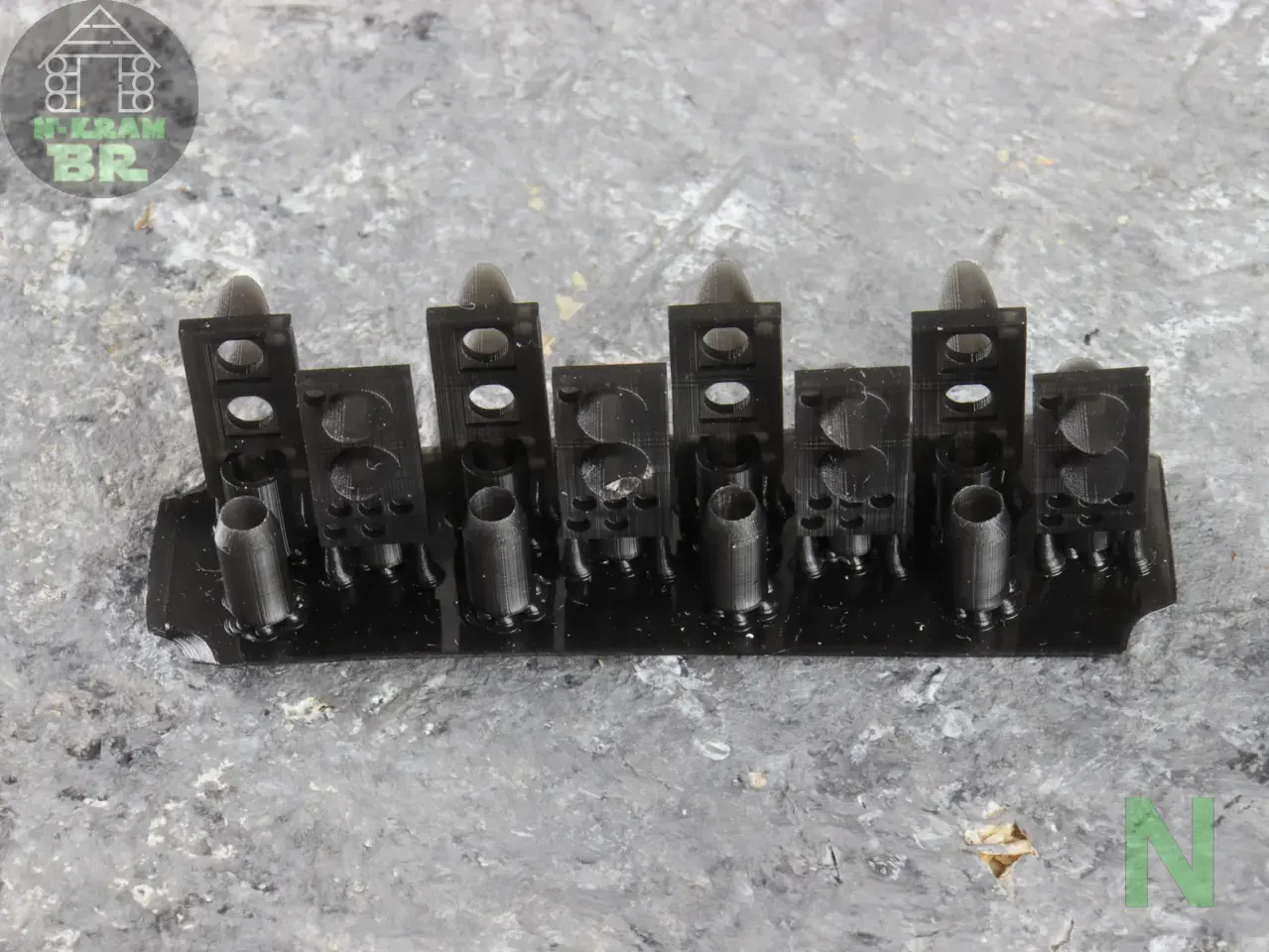

Die Signalteile werden einfach vorsichtig von der Trägerplatte getrennt. Dann werden die Supports auf der Unterseite entfernt. 2mm Messigrohre müssen in die richtige Länge geschnitten werden – sie sollten nach dem Bodenteil noch 5-10mm länger sein, damit man sie gut in der Platte fixieren kann. Es können beliebige 1,9mm LEDs für die beiden großen Begriffe verwendet werden. Eine ausreichende Vertiefung ist vorhanden. Dort wird die LED eingeklebt und mit Kupferlackdraht verdrahtet. Der Draht wird duch die Tülle und das Rohr geführt. Am Boden wird die zweite Tülle in beliebigem Abstand zur oberen angebracht, sie dient nur der gleichmäßigen Höhe mehrerer Signale. Danach können die Signale bemalt werden. Die Rückseite der Signale mit den LEDs sollte mit schwarzer Farbe dick zugepampt werden, damit das Licht nur vorne herausleuchtet. Und dann kann das Signal in der Anlage eingebaut werden. Widerstände und ggf. Schutzdioden nicht vergessen.
3D gedruckte Artikel, bitte Hinweise zur Nachbearbeitung beachten
Hersteller: N-Kram-BR, Florian-Geyer-Str. 7, 97772 Wildflecken, www.n-kram-br.de
